結構型式：A型-小口，AB型-大口
公稱容積：0.4~250L
設計壓力：10、20、31.5Mpa
連接方式：L-螺紋連接，F(xiàn)-法蘭連接
工作介質：Y-液壓油 R-乳化液 EG-水乙二醇
介質溫度：-20℃~+90℃

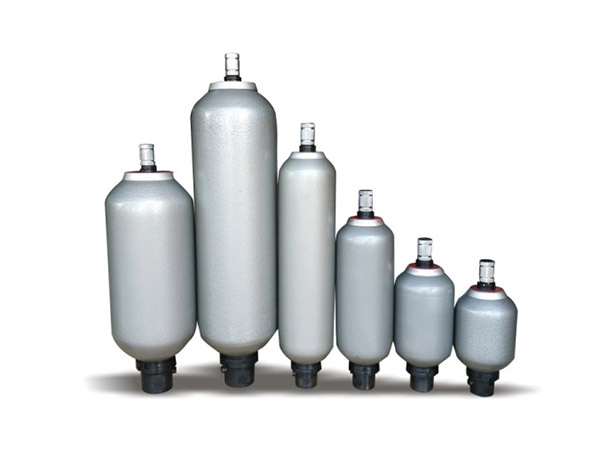

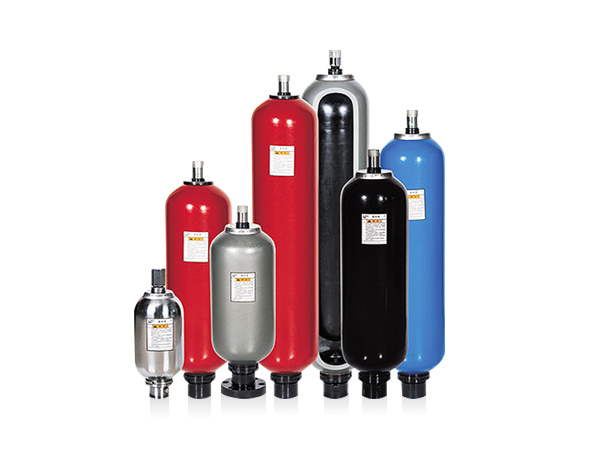

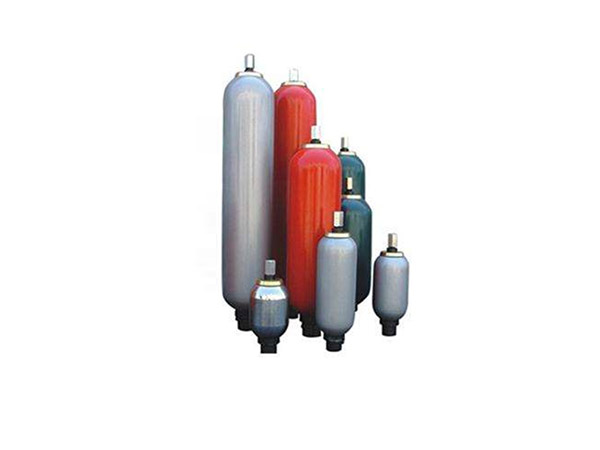

NXQ系列國標囊式蓄能器是朝日液壓公司生產的結構形式為膠囊式的蓄能器，由于其在儲蓄能量，穩定壓力，減少能耗，補償漏損等方面具有出色的特點，因此在被廣泛使用于汽車、機械機床、石油、航天航空等行業領域。
2.工作原理囊式蓄能器主要就是利用氣體(一般為氮?dú)?的可壓縮性原理來蓄能的，其具體原理如下：在皮囊的內部充入氮?dú)?，外部則是由液壓油包圍，而當液壓油不斷增多時，皮囊就受到擠壓而變形，氣體體積遂之縮小，氣壓增大，這就是蓄能過程；而當氣體膨脹時，液壓油不斷被排出，這就是釋放能量的過程。
3.型號說明NXQ _ ※ _ ※ / ※ _ ※ _ ※
名稱代號：液壓囊式蓄能器
結構形式：A-小口、AB-大口
公稱容量：0.4～150L
公稱壓力：10、20、31.5MPa
連接方式：L-螺紋、F-法蘭
工作介質：A-液壓油 Ra-乳化液
4.內部結構及外形尺寸囊式蓄能器主體部分是皮囊與殼體，而重要部分就是皮囊，這也是決定產品質量、壽命的關鍵因素。皮囊的最上面的內孔有內螺紋，和充氣單向閥連接，充氣口里面有一個單向閥，閥芯后面有一個彈簧。皮囊和單向閥的接合面用紫銅墊密封。需要注意的是，對于不同容積和壓力的皮囊，其單向閥及各種輔助密封圈一般都是可以通用的。
囊式蓄能器結構尺寸
5.技術參數型號（Model） | 公稱壓力（MPa） | 公稱容量（L） | 連接方式 | 基本尺寸 | 重量（Kg） | ||||||||||
L | F | ||||||||||||||
H | DM | ΦD1 | ΦD2 | ΦD3 | ΦD4 | n-D5 | ΦD6 | H1 | H2 | ΦD | |||||
NXQ※-0.4/※-L-※ | 10 20 | 0.4 | 250 | M27×2 | 32 （32×1.9） | 52 | 89 | 3 | |||||||
NXQ※-0.63/※-L-※ | 0.63 | 320 | 3.5 | ||||||||||||
NXQ※-1/※-L-※ | 1 | 315 | 114 | 5.5 | |||||||||||
NXQ※-1.6/※-L/F-※ | 1.6 | 355 | 370 | M42×2 | 40 | 50 （50×3.1） | 97 | 130 | 6-Φ17 | 50 （50×3.1） | 66 | 25 | 152 | 12.5 | |
NXQ※-2.5/※-L/F-※ | 2.5 | 420 | 435 | 15 | |||||||||||
NXQ※-4/※-L/F-※ | 4 | 530 | 545 | 18.5 | |||||||||||
NXQ※-6.3/※-L/F-※ | 6.3 | 700 | 715 | 25.5 | |||||||||||
NXQ※-10/※-L/F-※ | 10 | 660 | 685 | M60×2 | 50 | 65 （65×3.1） | 125 | 160 | 6-Φ22 | 70 （70×3.1） | 85 | 32 | 219 | 48 | |
NXQ※-16/※-L/F-※ | 16 | 870 | 895 | 63 | |||||||||||
NXQ※-25/※-L/F-※ | 25 | 1170 | 1195 | 84 | |||||||||||
NXQ※-40/※-L/F-※ | 40 | 1690 | 1715 | 119 | |||||||||||
NXQ※-20/※-L/F-※ | 20 | 690 | 715 | M72×2 | 70 | 80 （80×3.1） | 150 | 200 | 6-Φ26 | 80 （80×3.1） | 105 | 40 | 299 | 92 | |
NXQ※-25/※-L/F-※ | 25 | 780 | 805 | 105 | |||||||||||
NXQ※-40/※-L/F-※ | 40 | 1080 | 1110 | 135 | |||||||||||
NXQ※-63/※-L/F-※ | 63 | 1500 | 1530 | 191 | |||||||||||
NXQ※-80/※-L/F-※ | 80 | 1810 | 1840 | 241 | |||||||||||
NXQ※-100/※-L/F-※ | 100 | 2220 | 2250 | 290 | |||||||||||
NXQ※-100/※-L/F-※ | 100 | 1315 | 1360 | M100×3 | 100 | 115 （115×3.1） | 220 | 255 | 8-Φ26 | 115 （115×5.7） | 115 | 50 | 426 | 441 | |
NXQ※-160/※-L/F-※ | 160 | 1915 | 1960 | 552 | |||||||||||
NXQ※-200/※-L/F-※ | 200 | 2315 | 2360 | 663 | |||||||||||
NXQ※-250/※-L/F-※ | 250 | 2915 | 2960 | 786 | |||||||||||
括號內為O型密封圈尺寸，O型密封圈標準GB1235-76 注：1Mpa=10bar=10.2kg/cm2
6.產品認證制造許可證：蓄能器是一種壓力容器，必須遵守壓力容器的規范，其設計、制造和試驗需按照標準進行;安裝、設置其它零部件和運行應按照壓力容器的技術規則。我公司已持有國家質量監督檢驗疫總局頒發的特種設備制造許可證：(A1級壓力容器許可證)許可證編號：TS2210185-2009，為蓄能器的制造提供可靠的質量安全保證。
7.訂貨說明pa，公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能器：NXQA-25/20-
