結構型式：A型，B型
公稱容積：0.16~3.5L
設計壓力：10~33Mpa
殼體材料：1.碳鋼 2.不銹鋼
隔膜材料：1.丁晴NBR 2. 丁基IIR
液端連接方式：A：內螺紋 B：其它 C：外螺紋
1.產品概述
隔膜式蓄能器是一種液壓氣動系統中的儲能裝置。與同類產品相比，隔膜式蓄能器的最大特點是重量較輕易攜帶，安裝方便易推廣，靈敏度高作用大，結構簡單易維護，并且低壓消除脈動效果顯著，因此在各個行業中都扮演重要角色。隔膜式蓄能器一般可以分為焊接式、螺紋式兩種。其中焊接式結構簡單，成本低廉;而螺紋式可以更換隔膜，提高蓄能器的利用率。
2.工作原理
隔膜式蓄能器的主要原理就是利用波義爾波義爾定律，即氣體的壓縮性，通過液體來壓縮來進行儲能工作的。開始的時候?qū)㈩A(yù)定壓力的氣體充到蓄能器中的氣密隔離件的膠囊內，而膠囊的周圍則是液體和液壓回路相通。其能量轉化方式如下：當壓力升高時，液體壓縮氣體，液體進入隔膜式蓄能器從而儲存能量;當壓力下降時，壓縮的氣體開始膨脹，使得液體流向液壓回路從而釋放能量。
3.型號說明
GXQ _ ※ / ※ _ ※
?、? ② ③ ④
① 名稱代號：隔膜式蓄能器
?、?公稱容積：0.16～2L
?、?公稱壓力：10～33Mpa
?、?工作介質：Y—液壓油 R—乳化液
4.結構尺寸

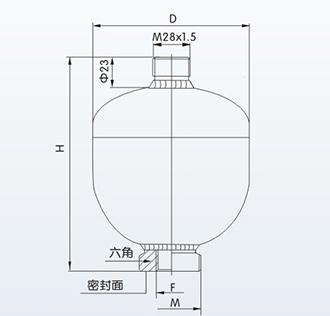

隔膜式蓄能器的主體結構是將兩個半球緊扣，并且用中間的一張隔膜將半球內的氣體和油(兩者通常使用氮?dú)夂陀鸵?分開。具體來說是由耐壓鋼質容器、可變形柔性材料制成的隔膜(通常由橡膠制成)、帶閉合座、帶閉合座等組成。隔膜式蓄能器GXQ系列的內部結構及外形尺寸如下圖所示：
5.技術參數
型號 | 公稱壓力 L | 工作壓力 Mpa | D | H | 螺紋連接 | 螺紋連接 | 尺寸SW mm | 最后排放流量 | ||
公制 | 英制 | 美制 | ||||||||
GXQ-※/ ※—※ | 0.16 | 10
21
33 | 74 | 112 | 外螺紋M18×1.5 | 內螺紋M18×1/2 | SAE#6 | M33×1.5 | 32 | 38 |
0.25 | 84 | 117 | ||||||||
0.32 | 93 | 137 | 90 | |||||||
0.5 | 105 | 154 | SAE#8 | 41 | ||||||
0.75 | 121 | 168 | ||||||||
1 | 136 | 181 | ||||||||
1.4 | 150 | 200 | ||||||||
2 | 167 | 224 | ||||||||
| 2.8 | 21 | 167 | 271 | |||||||
6.注意事項
?、?在安裝前，需要檢查表面是否有損壞的地方，且要仔細閱讀使用說明書；
?、?在安裝時，需要注意氮?dú)鈺遣皇前s質；
③ 安裝完后，需要對蓄能器進行調試，看看有沒有問題；
④ 要注意的是，蓄能器的備用氣囊應存放在陰涼干燥處。
7.訂貨說明
?、?訂貨時須寫明型號代號全稱，如：隔膜式蓄能器：GXQ—1/33—Y。工作壓力33Mpa，公稱介質液壓油。
?、?若對隔膜式蓄能器接口尺寸有特殊要求時，請同本企業商洽。
